Dụng cụ xác định nhám mặt đường bằng phương pháp rắc cát

Dụng cụ xác định nhám mặt đường bằng phương pháp rắc cát

Phù hợp: TCVN 8866:2011 "MẶT ĐƯỜNG Ô TÔ - XÁC ĐỊNH ĐỘ NHÁM MẶT ĐƯỜNG BẰNG PHƯƠNG PHÁP RẮC CÁT - THỬ NGHIỆM"

1. Chức năng:

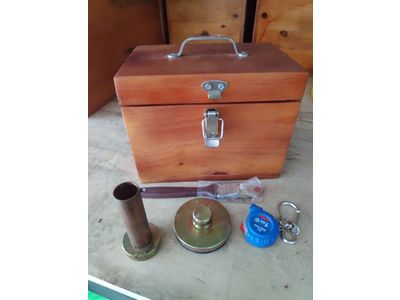

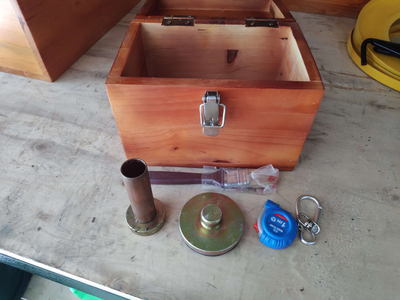

Dụng cụ xác định nhám mặt đường bằng phương pháp rắc cát dùng để kiểm tra nghiệm thu mặt đường mới hoặc để đánh giá chất lượng của mặt đường đang khai thác với loại có lớp mặt là bê tông nhựa hoặc bê tông xi măng.

Ống đong cát dùng để xác định thể tích của các vệt cát, bằng kim loại hoặc nhựa PC cứng, không bị biến dạng, có thể tích bên trong là 25 cm³, một đầu ống được bịt kín.

2. Thông số kỹ thuật:

- Bàn xoa (Hình 1): Là dụng cụ đáy hình tròn, bằng gỗ, đường kính từ (6,0 ¸ 7,5) cm dày từ (6,0 ¸ 10) mm. Mặt đáy của bàn xoa được gắn một lớp cao su mỏng dày khoảng 2mm, mặt trên có núm để cầm.

Hình 1 - Bàn xoa

- Bàn chải sắt cứng và một bàn chải lông mềm để quét sạch mặt đường trước khi rải cát.

- Một thước dài 500 mm khắc vạch đến 1 mm để đo đường kính mảng cát.

3. Các bước tiến hành thí nghiệm:

- Vị trí thử nghiệm được chọn tại các vệt xe chạy. Tại các vị trí đo, mặt đường phải khô, bề mặt đồng đều, không có những đặc điểm cá biệt như vết nứt, các mối nối. Quét sạch mặt đường bằng bàn chải sắt cứng, dùng bàn chải lông mềm dọn sạch các mảnh vụn, hoặc các hạt cốt liệu dính kết rời rạc khỏi mặt đường. Nếu trời có gió, phải đặt các tấm chắn gió xung quanh diện tích thử nghiệm để cát khỏi bay. Không được thử nghiệm khi mặt đường ẩm ướt.

-  Đong cát, đổ đầy cát vào ống đong, gõ nhẹ đáy của ống đong nhiều lần trên một mặt cứng. Cho thêm cát vào ống đong cho đầy tới miệng rồi dùng thước r gạt phẳng miệng ống đong.

-  Đổ ống đong chứa cát lên vị trí mặt đường đã làm sạch. Dùng bàn xoa có bịt cao su, san cát từ trong ra ngoài theo hình xoắn ốc để tạo thành một mảng cát tròn liên tục, lấp đầy các lỗ h ng trên mặt đường cho ngang bằng với các đỉnh của các hạt cốt liệu. Tiến hành xoa cho đến khi mảng cát không còn lan ra ngoài. Cần chú ý để mảng cát khi xoa có dạng hình tròn.

-  Đo ít nhất 4 đường kính đại diện của mảng cát đã xoa, gồm có đường kính lớn nhất, nhỏ nhất và trung gian. Tính đường kính trung bình của mảng cát thí nghiệm, lấy tròn đến mm để làm trị số tính toán.\

4. Tính toán kết quả:

Độ nhám của mặt đường tại mỗi vị trí thử nghiệm (hi), tính bằng milimét, chính xác tới 2 chữ số thập phân, theo công thức sau:
Trong đó:

Hi là độ nhám của mặt đường (chiều sâu cấu trúc vĩ mô) tại vị trí thử nghiệm thứ i, mm;
V là thể tích cát đựng trong ống đong, 25000 mm3
D là đường kính trung bình của mảng cát thí nghiệm đo được, mm.

 Độ nhám của đoạn mặt đường được xem là đồng nhất, được tính theo công thức sau:

Trong đó:

Htb là độ nhám (chiều sâu cấu trúc vĩ mô trung bình) của đoạn đường, mm;
Hi là độ nhám (chiều sâu cấu trúc vĩ mô) của mặt đường tại vị trí thử nghiệm thứ i, mm;
N là số điểm thử nghiệm trên đoạn mặt đường đồng nhất
