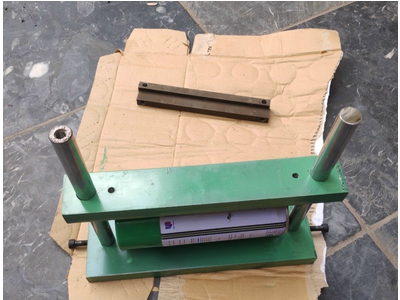

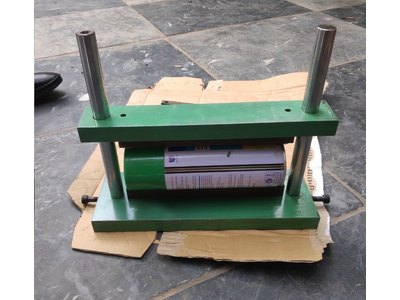

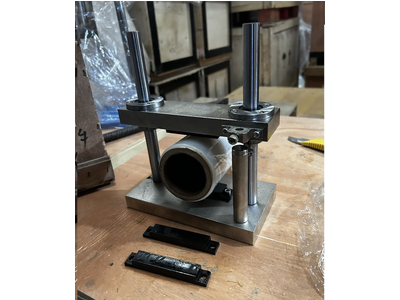

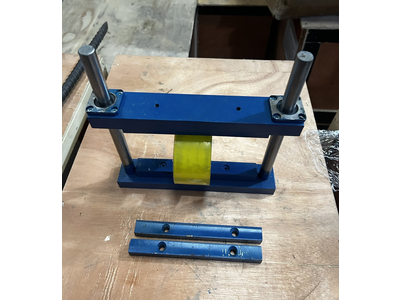

Bộ gá ép chẻ mẫu trụ

Bộ gá ép chẻ mẫu trụ

Phù hợp TCVN 8862:2011

"QUY TRÌNH THÍ NGHIỆM XÁC ĐỊNH CƯỜNG ĐỘ KÉO KHI ÉP CHẺ CỦA VẬT LIỆU HẠT LIÊN KẾT BẰNG CÁC CHẤT KẾT DÍNH"

1. Chức năng:

Dùng cho mẫu trụ 4 inch và 6 inch

Bộ gá ép chẻ mẫu trụ là bộ gá dùng để xác định cường độ kéo khi ép chẻ (còn gọi là cường độ kéo gián tiếp) của vật liệu hạt liên kết bằng các chất kết dính.

Dùng cho các mẫu thử hình trụ được chế bị trong phòng thí nghiệm hoặc các lõi khoan từ các lớp mặt đường.

Áp dụng chủ yếu cho các loại vật liệu hạt liên kết bằng chất kết dính hữu cơ: bê tông nhựa; hỗn hợp đá trộn nhựa; và cho các vật liệu hạt liên kết bằng chất kết dính vô cơ: cấp phối đá dăm (hoặc cấp phối thiên nhiên) gia cố với xi măng, với vôi; đất gia cố với xi măng, với vôi; cát gia cố với xi măng; bê tông xi măng dùng cốt liệu nhẹ, bê tông nghèo.

Tấm đệm truyền tải bằng thép, một mặt có dạng lòng máng, có bán kính bằng bán kính của đáy mẫu trụ. Chiều rộng của tấm đệm truyền tải bằng thép bằng (12,70±0,30) mm khi dùng cho mẫu trụ có đường kính 101 mm, và bằng (19,05 ± 0,30) mm khi dùng cho mẫu trụ có đường kính 152 mm.

Cường độ kéo khi ép chẻ (Splitting tensile strength):

Khả năng chịu kéo của mẫu vật liệu khi có một lực nén tác dụng đều dọc theo đường sinh của mẫu thử hình trụ, nằm trong mặt phẳng thẳng đứng đi qua đường kính của hai đáy mẫu thử. K hi lực nén đạt đến trị số tối đa, mẫu thử hình trụ sẽ bị phá hủy theo mặt phẳng thẳng đứng do ứng suất kéo phát sinh vượt quá khả năng chịu kéo của vật liệu mẫu thử.

Cường độ kéo khi ép chẻ thường lớn hơn cường độ kéo dọc trục và nhỏ hơn cường độ kéo khi uốn của mẫu vật liệu.

Cường độ kéo khi ép chẻ còn được gọi là cường độ kéo gián tiếp, hoặc cường độ kéo khi bửa.

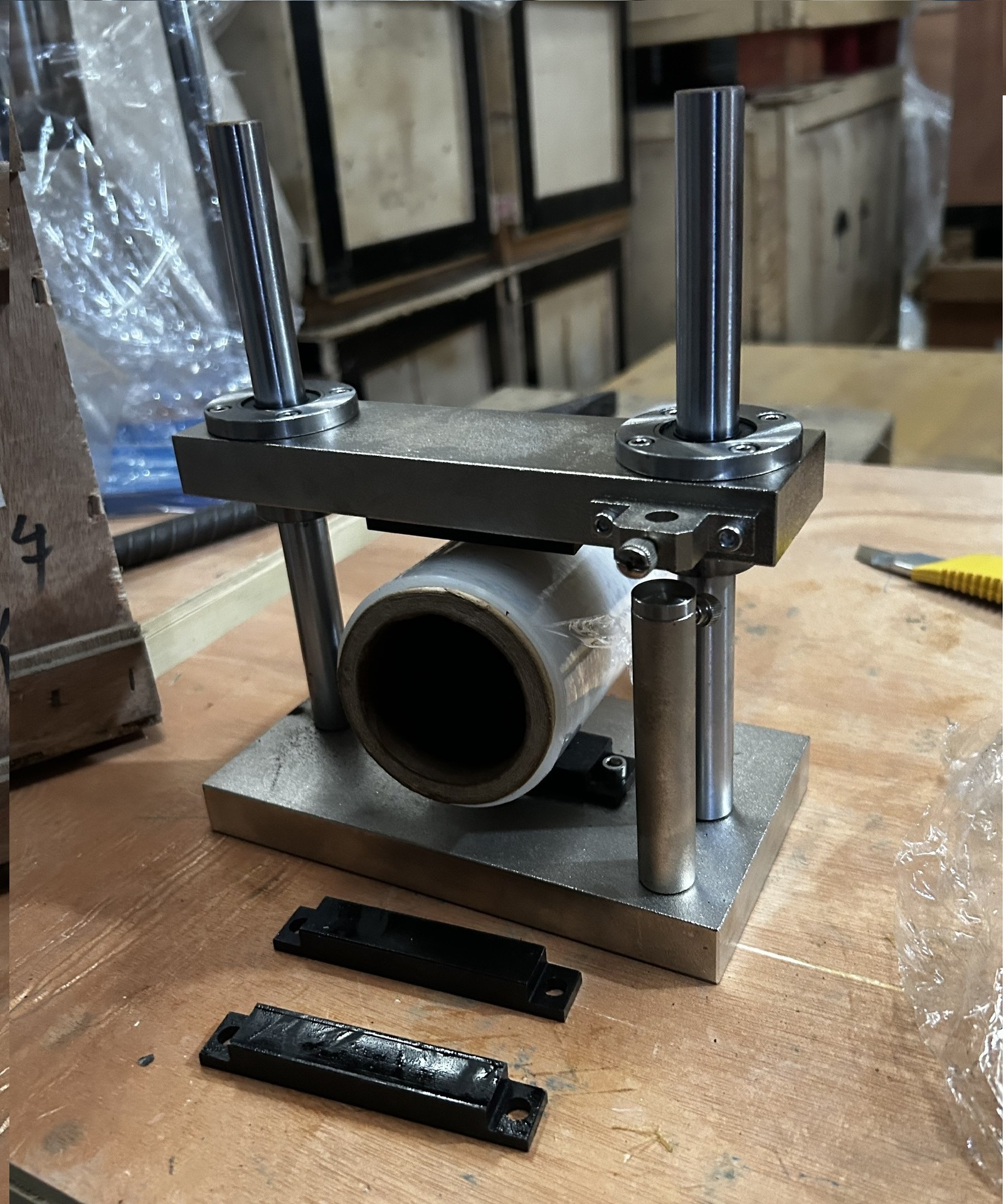

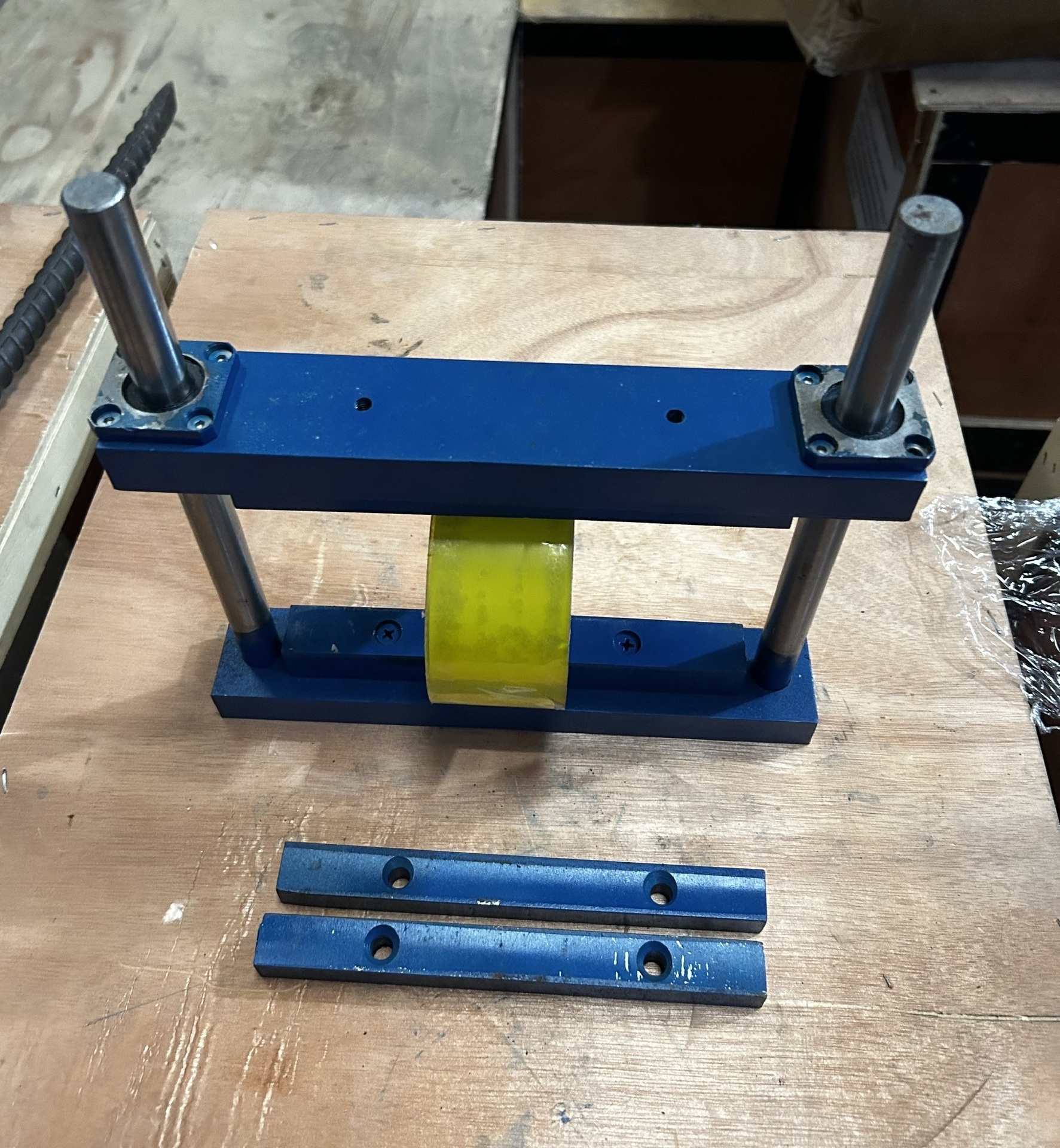

Bộ cấu tạo gồm:

1. Tấm đệm lòng máng bằng thép trên và dưới

2. Bàn nén dưới;

3. Bàn nén trên;

4. Hai trụ đứng của máy nén.
