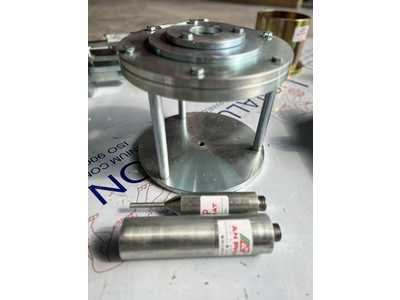

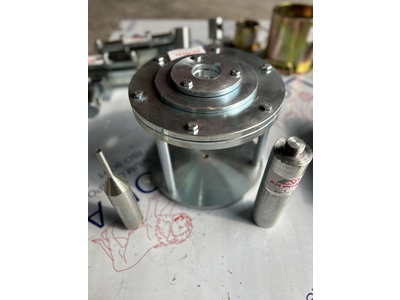

Bộ gá xuyên thủng thanh và xuyên thùng CBR vải địa

0966 449 333

Bộ gá xuyên thủng thanh và xuyên thùng CBR vải địa dùng để xác định lực kháng xuyên thủng thanh của vải địa kỹ thuật

Chi tiết

Ngàm kéo rách hình thang vải địa

Xuất xứ: Việt Nam

Phù hợp tiêu chuẩn: TCVN 8871-3:2011 và TCVN 8871-3:2011

Vải địa kỹ thuật (geotextile):

Vải địa kỹ thuật viết tắt là "vải ĐKT", là loại vải được sản xuất từ polyme tổng hợp, khổ rộng, dạng dệt, dạng không dệt hoặc dạng phức hợp có chức năng gia cố, phân cách, bảo vệ, lọc, tiêu thoát nước. Vải ĐKT được sử dụng cùng với các loại vật liệu khác như : đất, đá, bê tông… trong xây dựng công trình;

Vải ĐKT không dệt (non woven geotextile):

Vải ĐKT không dệt là loại vải gồm các sợi vải phân bố ngẫu nhiên (không theo một hướng nhất định nào). Các sợi vải được liên kết với nhau bằng phương pháp xuyên kim thì gọi là vải không dệt - xuyên kim (needle punched geotextile), bằng phương pháp ép nhiệt thì gọi là vải không dệt - ép nhiệt (heat bonded geotextile), bằng chất kết dính hóa học thì gọi là vải không dệt - hóa dính (chemical bonded geotextile);

Vải ĐKT dệt (woven geotextile):

Sắp xếp theo hai phương vuông góc với nhau;

Vải ĐKT phức hợp (composite geotextile):

Vải ĐKT phức hợp là loại vải được kết hợp bởi các bó sợi polyester có cường độ chịu kéo cao và độ giãn dài kéo đứt nhỏ với một lớp vải không dệt có khả năng thấm nước tốt;

Lực xuyên thủng CBR ( CBR puncture)

Lực xuyên thủng CBR là giá trị lực nén lớn nhất, tính bằng kilôniutơn (kN) hoặc Niutơn (N) nhận được trong quá trình mũi xuyên bị nén cho tới khi xuyên qua mặt mẫu thử.

Nguyên tắc

Mẫu thử được kẹp giữa ngàm kẹp hình vành khăn trên thiết bị thử nghiệm nén. Một mũi xuyên có đầu phẳng, tiết diện hình tròn đường kính 50 mm được nén tịnh tiến với tốc độ không đổi vào chính giữa, vuông góc với bề mặt mẫu thử đến khi xuyên qua mẫu thử. Từ đó, xác định được giá trị lực xuyên thủng CBR là giá trị lực xuyên thủng lớn nhất, khoảng dịch chuyển tại lực xuyên thủng lớn nhất trên đồ thị quan hệ giữa lực nén và khoảng dịch chuyển.

Lực kháng xuyên thủng thanh

Lực kháng xuyên thủng thanh là lực ấn lớn nhất, tính bằng Niutơn (N) nhận được trong quá trình ấn mũi xuyên cho tới khi xuyên qua mặt mẫu thử

Nguyên tắc

Mẫu thử nghiệm được kẹp giữa ngàm kẹp hình vành khăn trên thiết bị thử nghiệm nén. Một mũi xuyên có đầu phẳng, tiết diện hình tròn đường kính (8 + 0,01) mm được nén tịnh tiến với tốc độ không đổi vào chính giữa, vuông góc với bề mặt mẫu thử đến khi xuyên qua mẫu thử. Từ đó xác định được giá trị lực kháng xuyên thủng thanh là giá trị lực xuyên lớn nhất trên đồ thị quan hệ giữa lực ấn và khoảng dịch chuyển.

Thông số khuật:

Xuyên thủng thanh:

Mũi xuyên đặc; có độ cứng không dưới 30 Hrc; đường kính mũi (8 + 0,01) mm; bề mặt mũi xuyên phẳng; góc vát đầu mũi 450.

Ngàm kẹp dạng phẳng có tiết diện hình vành khăn gồm hai má kẹp. Má kẹp có đường kính trong (45 +0,1)mm, đường kính ngoài đảm bảo phần kẹp mẫu có bề rộng lớn hơn 50 mm. Ngàm kẹp phải đảm bảo trong khi thí nghiệm mẫu không bị tuột

Xuyên thủng CBR:

Mũi xuyên Mũi xuyên đặc; có độ cứng không dưới 30 Hrc; đường kính mũi 50 mm; bề mặt mũi xuyên phẳng; góc vát đầu mũi có bán kính 25mm.

Ngàm kẹp Ngàm kẹp dạng phẳng có tiết diện hình vành khăn gồm hai má kẹp. Má kẹp có đường kính trong (152 + 1) mm, đường kính ngoài đảm bảo phần kẹp mẫu có bề rộng lớn hơn 50 mm. Ngàm kẹp phải đảm bảo trong khi thí nghiệm mẫu không bị tuột (xem hình1)
