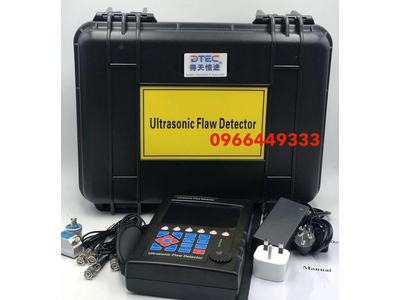

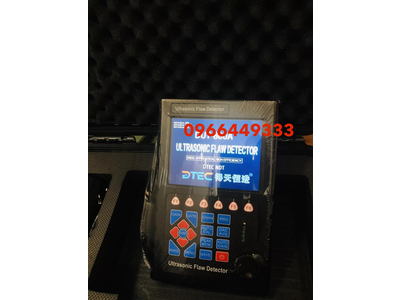

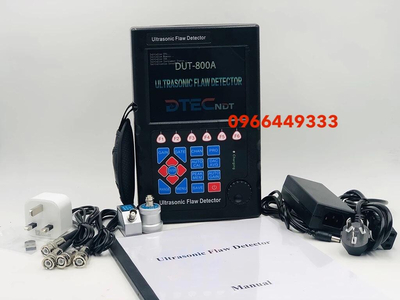

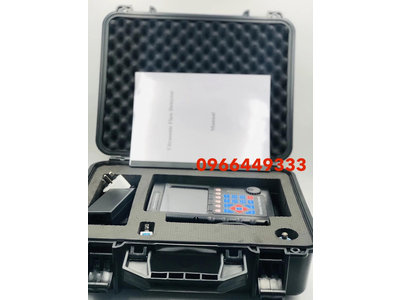

Máy siêu âm khuyết tật kim loại

(1 đánh giá)

Mã sản phẩm: DUT-800A Thương hiệu: TQ Bảo hành: 12 Tháng

65,000,000 đ

Thiết bị này có thể được sử dụng nhanh chóng, không phá hủy và chính xác để xác định vị trí và xác định kích thước các vết nứt ẩn, khoảng trống, vết đứt gãy và các điểm gián đoạn tương tự trong mối hàn, vật rèn, phôi, trục, trục, bể chứa và bình chịu áp lực, tuabin và các bộ phận kết cấu.


  • Máy siêu âm khuyết tật kim loại
  • Model: DUT-800A
  • Xuất xứ: Trung Quốc

1. Mục đích sử dụng:

Thiết bị này có thể được sử dụng nhanh chóng, không phá hủy và chính xác để xác định vị trí và xác định kích thước các vết nứt ẩn, khoảng trống, vết đứt gãy và các điểm gián đoạn tương tự trong mối hàn, vật rèn, phôi, trục, trục, bể chứa và bình chịu áp lực, tuabin và các bộ phận kết cấu.

2. Ưu điểm chính:

  • Tự động hiển thị vị trí tiếng vọng khuyết tật: Tự động hiển thị và các dữ liệu như: độ sâu d, chiều ngang p, khoảng cách s, biên độ, giá trị dB tương đương, đường kính lỗ, v.v.; d, p, s ba dữ liệu có thể được chuyển đổi tự do;
    Độ lợi tự động : tự động điều chỉnh độ lợi đến chiều cao biên độ cài đặt trước;
  • Định lượng và định vị chính xác cao: Thích hợp cho việc kiểm tra không chỉ ở phạm vi gần mà còn ở phạm vi xa;
  • Vùng mù gần đệ trình nhỏ: Đáp ứng yêu cầu kiểm tra của mẫu vật có kích thước nhỏ, chẳng hạn như các ống có đường kính nhỏ và độ dày thành mỏng;
  • Tự động hiệu chuẩn: Thông qua một phím duy nhất, thiết bị có thể tự động kiểm tra các thông số đầu dò như; điểm không, giá trị K, tần số, vận tốc âm thanh vật chất, v.v ...;
  • Bộ nhớ đỉnh sóng: phong bì thời gian thực hiển thị sóng cao nhất của các sai sót và ghi lại giá trị lớn nhất của các sai sót, rất hữu ích để định vị các sai sót một cách chính xác và quét sản phẩm một cách nhanh chóng. Với sự trợ giúp của dạng sóng phong bì, chất lượng của các khuyết tật có thể được xác định;
  • Quay video tự động: Quay video không giới hạn cũng như phát lại động;
  • Φ Tính toán giá trị: thiết bị có thể tính toán tương đương của lỗ hổng theo chiều cao sóng lỗ hổng một cách tự động.
  • 500 kênh kiểm tra độc lập (có thể mở rộng): tự do nhập và lưu trữ các tiêu chuẩn phát hiện sai sót trong bất kỳ ngành nào,
  • không mang theo khối thử nghiệm để kiểm tra tại chỗ;
  • Thời gian pin kéo dài thêm 10 giờ: Nguồn điện được cung cấp bởi pin lithium an toàn hiệu suất cao và bảo vệ môi trường, làm việc liên tục trong 10 giờ;
  • Chức năng đường cong DAC / AVG hoàn hảo: các đường cong thay đổi cùng với những thay đổi của độ lợi, đường dẫn âm thanh và độ dịch chuyển, cho phép tự sửa đổi và bù trừ;
  • Lưu trữ dữ liệu chung: Tự do lưu trữ và phát lại lên đến 1000 nhóm dữ liệu và hình ảnh sóng quét A;
  • Chức năng quét B: Chức năng quét B hai chiều, hiển thị rõ ràng hình dạng mặt cắt của khuyết tật;
  • Màn hình LED màu trung thực: Có thể điều chỉnh độ sáng, với nhiều bảng màu để bạn thoải mái lựa chọn;
  • Phần mềm chuyên nghiệp dữ liệu: giao tiếp với máy tính thông qua cổng USB để truyền dạng sóng và dữ liệu để quản lý kết quả phát hiện trên PC và tạo báo cáo phát hiện lỗi ở định dạng excel, cũng như in ra báo cáo;
  • DAC bù khoảng cách đường cong: thiết bị được thiết kế để bù khoảng cách. Khi khả năng phân giải trong trường gần không bị ảnh hưởng, chỉ tín hiệu từ xa sẽ được bù cho độ nhạy của nó để cải thiện đáng kể phạm vi thử nghiệm của thiết bị.

3. Thông số kỹ thuật:

Model

DUT800

DUT800A

Dải đo

0-10000mm

Tần suất làm việc

0,2MHz-20MHz

Vận tốc

1000-15000m / s

Sự định nghĩa

> 40dB (5N20)

Đạt được phạm vi điều chỉnh

0-120dB có thể điều chỉnh

0-130dB có thể điều chỉnh

Dải động

≥32dB

Mức độ và độ ồn điện trung bình

<8%

Tần số lấy mẫu

320MHz

Tần số lặp lại sóng

100-1000Hz

Phạm vi từ chối

0-80% mà không ảnh hưởng đến tuyến tính và tăng

Trưng bày

Đèn LED đầy màu sắc đích thực

Thời gian làm việc

> 10 giờ

Đầu dò

Đầu dò thẳng / góc tinh thể đơn / kép,

Lưu trữ dữ liệu

300 nhóm, bao gồm các tham số, Echoes và DAC Curves

1000 nhóm, bao gồm các tham số, Echoes và DAC Curves

Kênh truyền hình

100

500

B Quét

Một chiều

Hai chiều

Quay video phát hiện

Ghi theo chu kỳ 5 phút

Ghi âm không giới hạn

Đường cong DAC / AVG

DAC hoàn hảo và màn hình AVG Curve

D-Delay

-20µs ~ + 3400µs

Chỉ báo độ phân giải

0,1mm (2,5mm ~ 100mm); 1mm (> 100mm)

P-Delay

0µs ~ 99,99µs

Phụ cấp độ nhạy

> 62dB (sâu 200mm, lỗ đáy phẳng đường kính 2mm)

Lỗi tuyến tính dọc

≤3%

Lỗi tuyến tính ngang

≤0,1%

Nhiệt độ

-20 ℃ ~ 50 ℃

Độ ẩm

20% ~ 90% RH

Nguồn cấp

Pin Lithium 7.4V 4800mAh

Kích thước đóng gói

45x38x13cm (LxWxH)

Trọng lượng đóng gói

6.0kg
